DM 725 - Durchlassmessgerät
- Messung von Durchlass- und Pinch-Off- Spannung an Leistungshalbleitern
Merkmale
- Durchlassspannung VCE
- 0 bis 20 V, Auflösung 1 mV
- VP-Spannung
- 0 bis 30 V, Auflösung 1 mV
- Laststrom IL von
- 1 bis 1.400 A
- Lastdauer tL
- 300 bis 1.000 µs
- Gate Spannung VG
- 20 bis 30 V
- VCE Trigger Spannung für
- VP-Messung
- 1 bis 20 V
- Spannungssteilheit für
- VP-Messung
- 1 bis 100 V/ms
Beschreibung
Das Durchlassmessgerät DM 725 dient zur Messung der Durchlassspannung von Leistungshalbleitern.

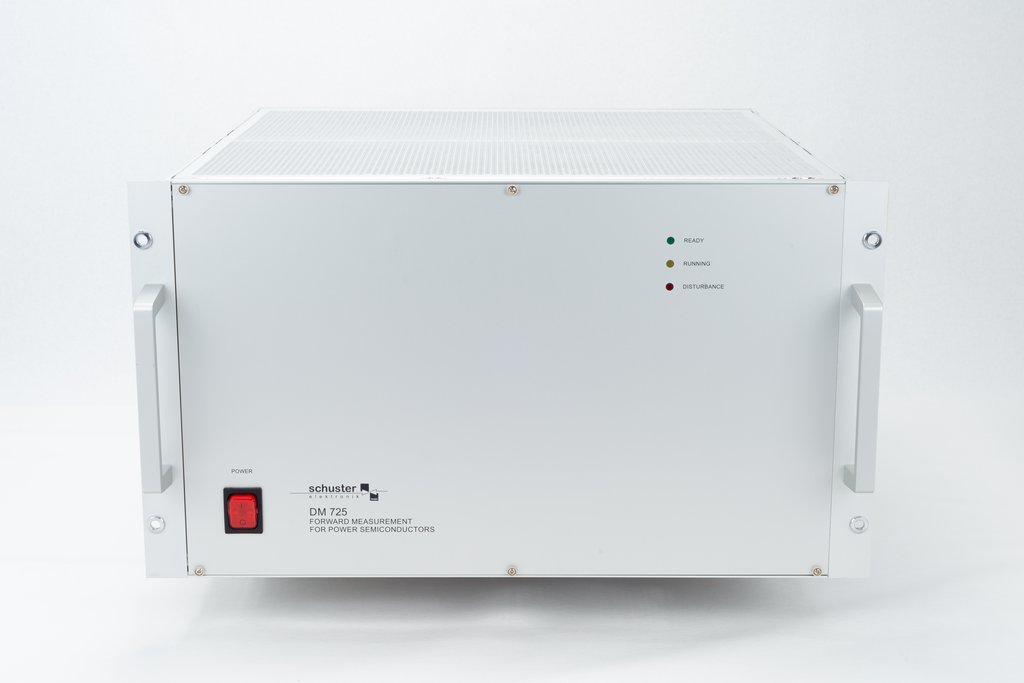

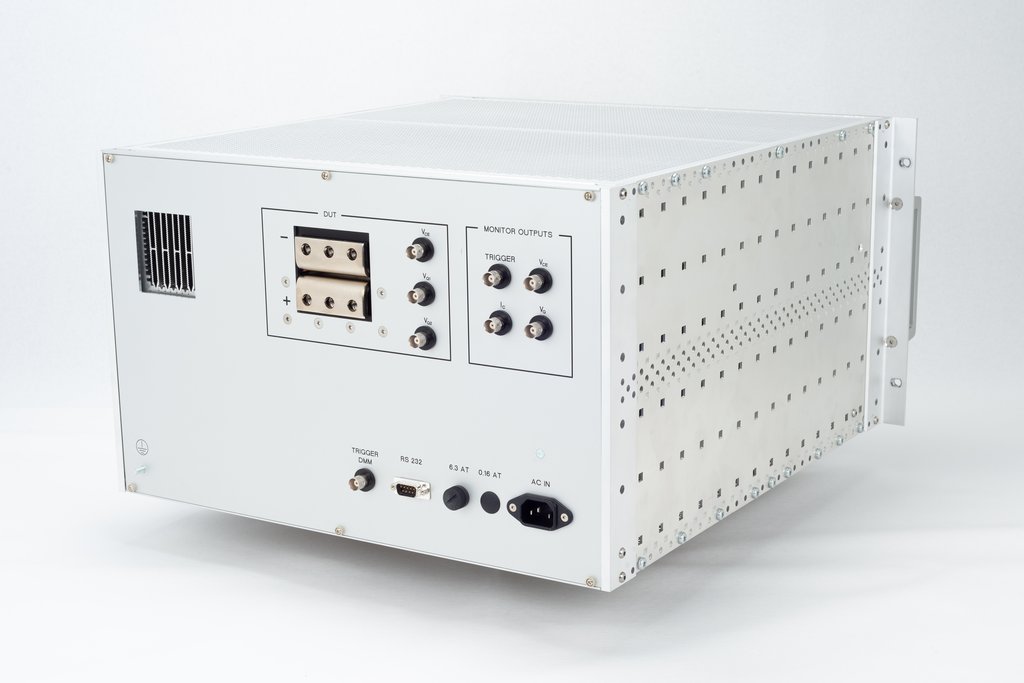

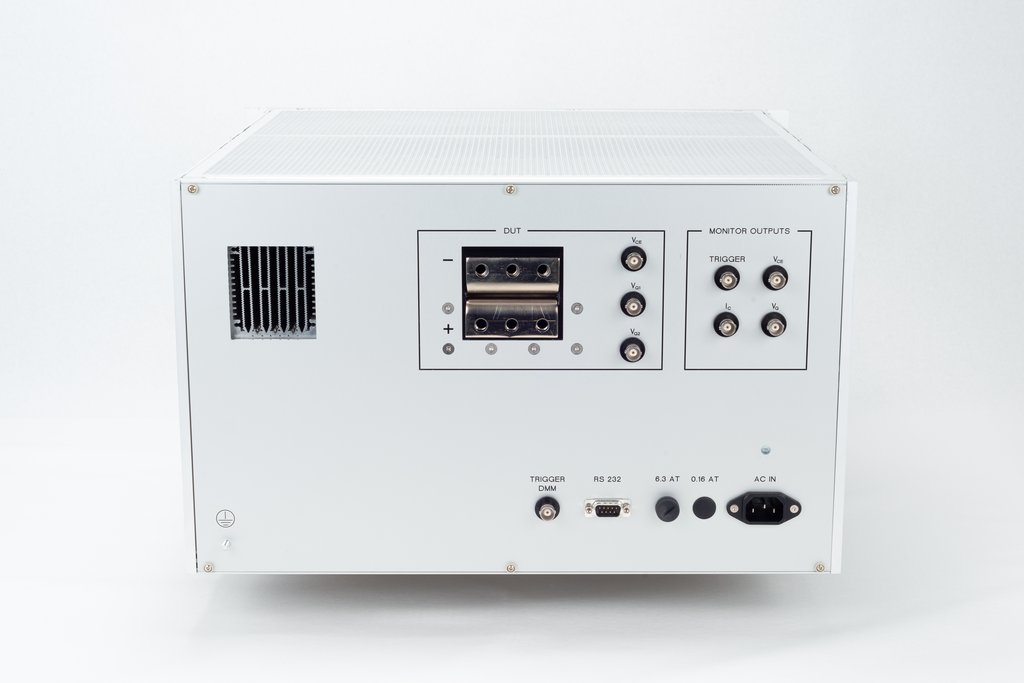

Das Prüfgerät ist für die Integration in eine automatisierte Prüfanlage konzipiert und verfügt daher weder über Anzeigen noch manuelle Bedienelemente. Drei Leuchtdioden geben Aufschluss über den Betriebszustand des Gerätes.
Die Steuerung des Gerätes erfolgt über die serielle Schnittstelle bzw. optional über Ethernet.
Zur Ermittlung der Durchlassspannung wird der Prüfling mit einem Laststromimpuls bis zu 1.400 A betrieben.
Der Prüfstrom wird dabei aus einer Kondensatorbatterie im Gerät entnommen.
Je nach Größe des Prüfstroms ist zum Wiederaufladen dieser Baugruppe eine Erholungsphase von max. 250 ms notwendig. Anschließend ist das Gerät für eine erneute Prüfung bereit. Die interne Strommessung erfolgt über Shunts.
Um Prüfungen an Bauteilen mit 3-Level Topologie zu ermöglichen besitzt das DM 725 eine zweite Gate-Quelle, mit der sich ein zweiter Halbleiter während der Messung ansteuern lässt.
