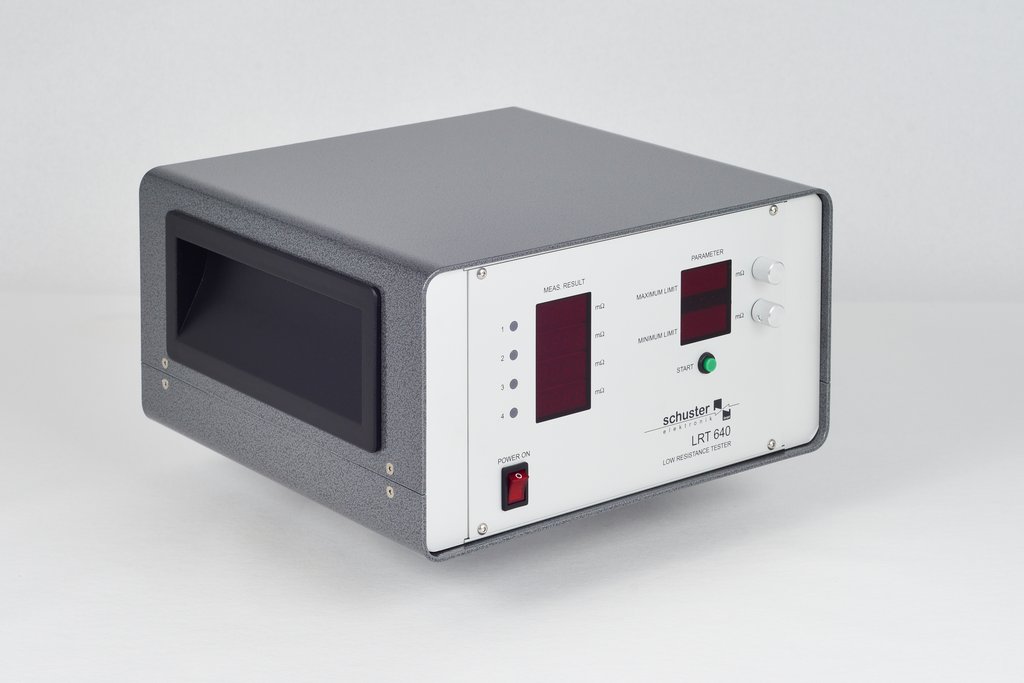

LRT 640 - Low Resistance Tester
- Integration in automatische Anlagen über Ethernet- und SPS-Schnittstelle
- Handmessplatz für die Bauteilprüfung in Produktion und Qualitätssicherung
Merkmale
- Widerstandsmessung an bis zu 4 Messstellen gleichzeitig
- Messbereich 1 bis 100 mW
- Kontaktprüfung vor jeder Messung
- Messung in Vierleitertechnik mit ratiometrischem Messverfahren mit Thermospannungskompensator
- Grenzwerte zur Gut- Schlecht- Sortierung

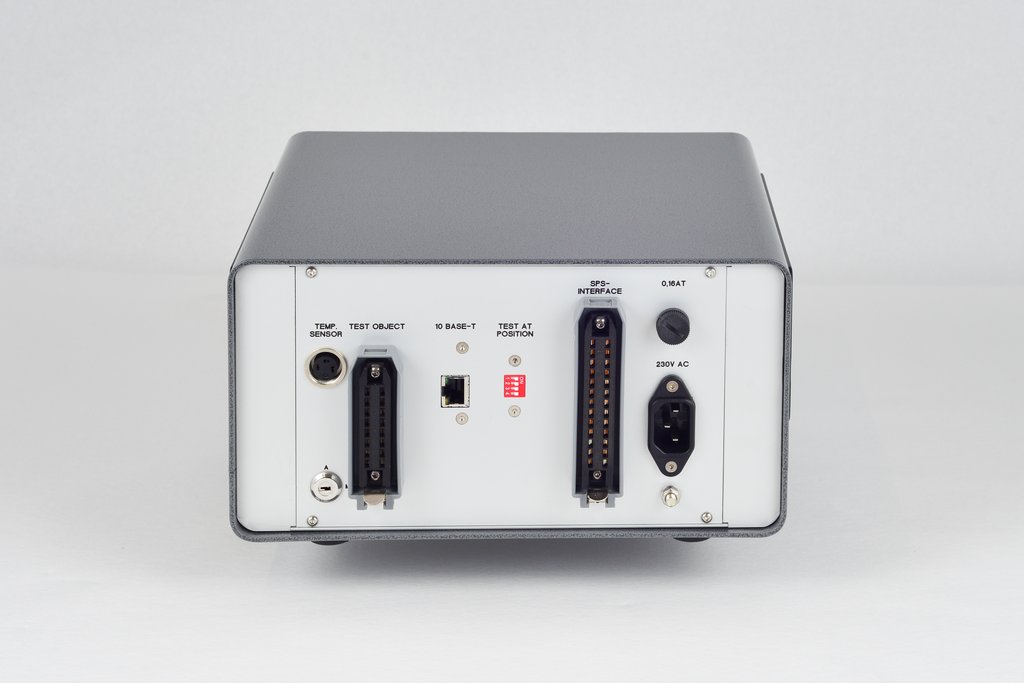

- SPS– und Ethernet- Schnittstelle
- Kurze Messzeit von ca. 50 ms / Messstelle
Beschreibung
Das LRT 640 dient zur Messung von kleinen elektrischen Widerständen, wie z. B. Sicherungen, in Produktionslinien. Dazu ist das Gerät sowohl mit einer SPS - Schnittstelle zur Einbindung in die Ablaufsteuerung der Anlage als auch mit einer Ethernet - Schnittstelle zur Erfassung der Produktionsdaten ausgestattet.
Mit dem LRT 640 werden bis zu 4 Widerstände des gleichen Typs gleichzeitig gemessen.
Ein Messdurchgang wird durch SPS oder Tastendruck gestartet. Danach werden an jeder aktivierten Messstelle nacheinander durchgeführt:
- Kontaktprüfung: mit einem Prüfstrom von ca. 100 mA über jedem Kontaktpaar wird der Widerstand der Messleitungen inkl. der Übergangswiderstände zu RX geprüft.
- Nullpunktmessung: Im Ruhezustand (stromlos) treten Thermospannungen auf, die u. U. Widerstandsmessungen verfälschen könnten. Diese werden korrigiert.
- Widerstandsmessung: Der Messstrom (ca. 0,5 A) durch Messobjekt und RREF wird eingeschaltet und aus dem Verhältnis der Spannungen wird der Widerstandswert ermittelt (ratiometrisches Messverfahren).

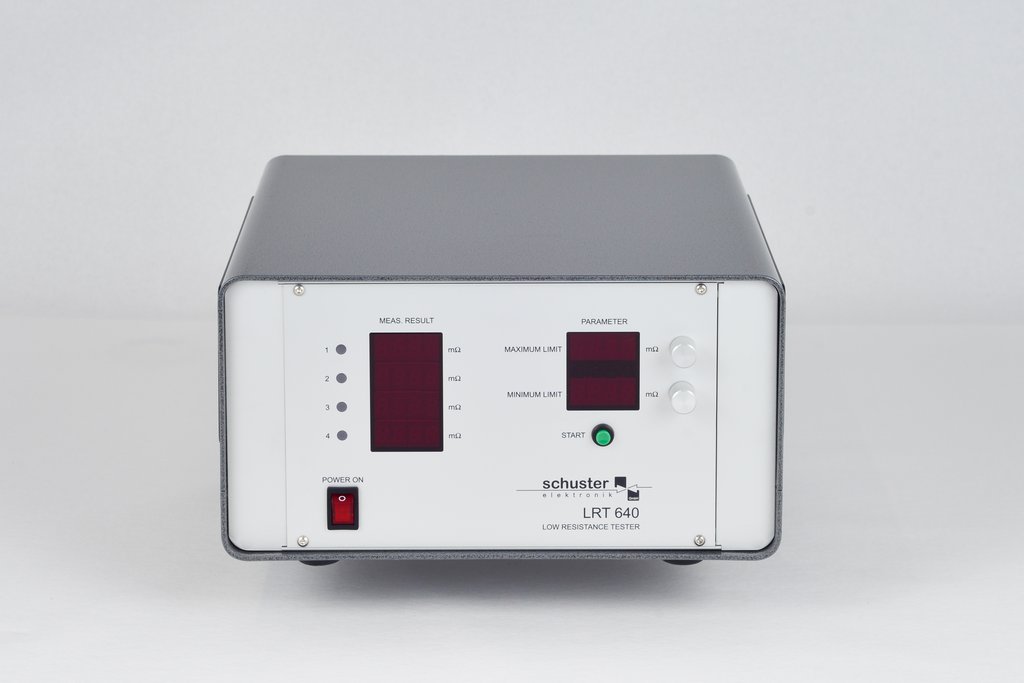

- Das Ergebnis wird mit den Vorgaben Maximalwert und Minimalwert verglichen und führt zum Ergebnis Gut/Schlecht. Dabei steht für jede Messstelle ein separates Anzeigefeld inkl. Gut/Schlecht – LED zur Verfügung.
