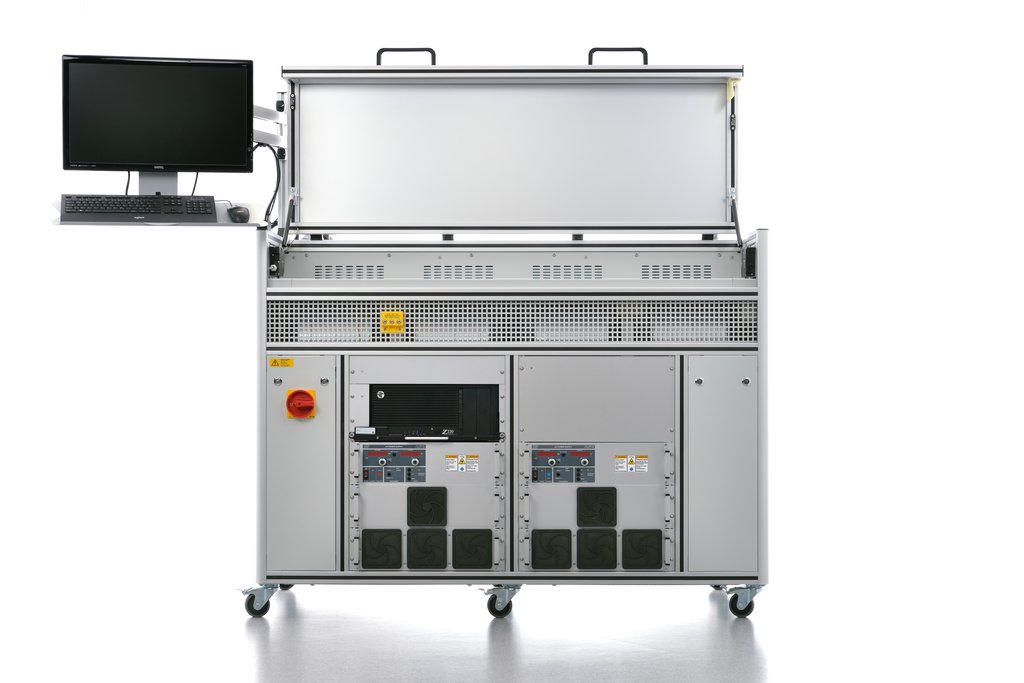

HTRB 784 - HIGH TEMPERATURE REVERSE BIAS
- Hochtemperatursperrlagerung von Leistungshalbleitern aller Spannungsklassen bis 6,5 kV
Merkmale
- Sperrspannungsgeneratoren bis ± 6,5 kV bei max. 1,5 A Spitzenstrom
- Sperrstrommessung an 2 x 4 Kanälen mit max. 500 mA Sperrstrom
- 4 universelle Montageplätze für Messobjekte, ausgestattet mit Heiz- und Kühlelementen
- Individuelle Temperaturregelung, mit Berücksichtigung von Verlustleistung, Messpunkt und DUT-Rth
- 3 Bodenplatten-Temperaturmessstellen pro Prüfplatz
- Sicherheitsprüfkammer mit Verriegelung
Datenblatt
PDF Download
Anfrage zum Gerät
Beschreibung
Mit Hilfe des HTRB 784 soll das Verhalten von Dioden- und IGBT- Modulen mit angelegter Sperrspannung bei max. Sperrschichttemperatur der Prüflinge in einem Dauerversuch getestet werden.
Die wesentlichen Funktionsmerkmale der Anlage sind:
- Sperrspannungsgeneratoren mit bis 6,5 kV bei max. 1,5 A. Die Parameter für Prüfspannung, Strombereiche und Stromgrenzwerte sind für die Plus- und die Minusseite separat zu wählen
- Sperrstrommessung an 2 x 4 Kanälen mit max. 500 mA Sperrstrom

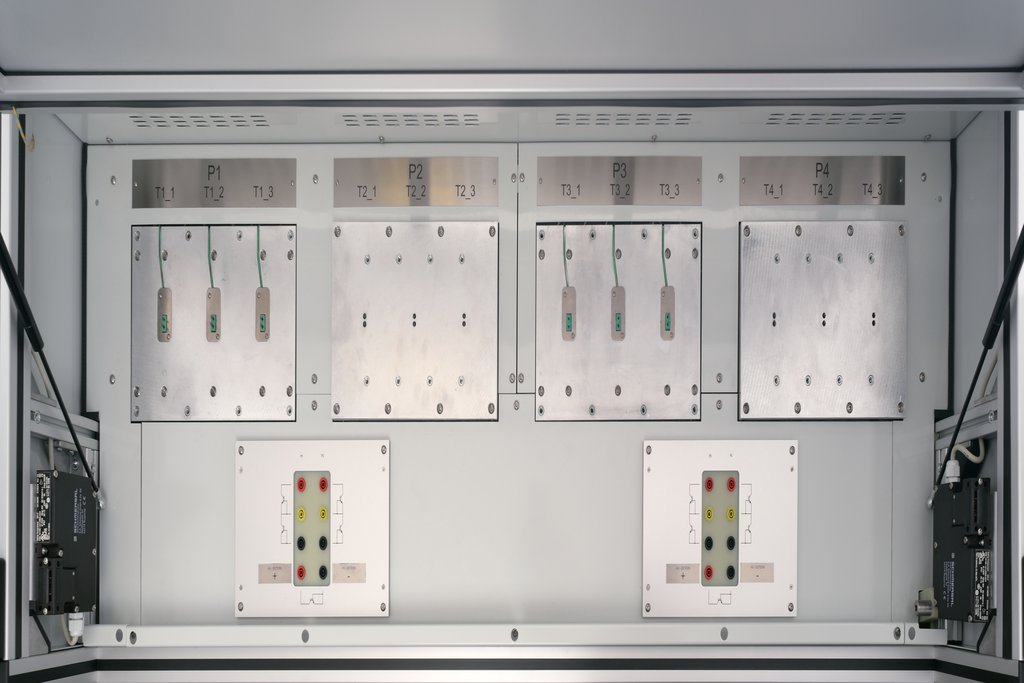

- 4 universelle Montageplätze für Messobjekte, ausgestattet mit Heiz- und Kühlelementen (Luftkühlung)
- Individuelle Prüflingsanpassung mit Adapterplatten
- Speziell positionierte Sensoren an 3 Stellen je Prüfplatz ermöglichen eine direkte Messung an der Bodenplatte der Prüflinge
- Steuerung zur automatischen Durchführung von Dauerversuchen und Aufzeichnung der Daten
- Inkl. PC zur Versuchsverwaltung und Auswertung der Messwerte
